怎样安装好双T板

2020-10-30 15:45:45 259

  双T板应放置在混凝土圈梁的防火垫上,并应焊接。它的四个支承面须平整,否则用薄钢板找平后再焊接。吊装就位后,在一端焊接两个支撑肋。屋面结构层完成后,在另一端焊接两个支座。焊缝厚度≥6mm。板跨≤15m时,每边焊缝长度≥50mm;跨度≥18m的板,每边焊缝长度≥80mm。

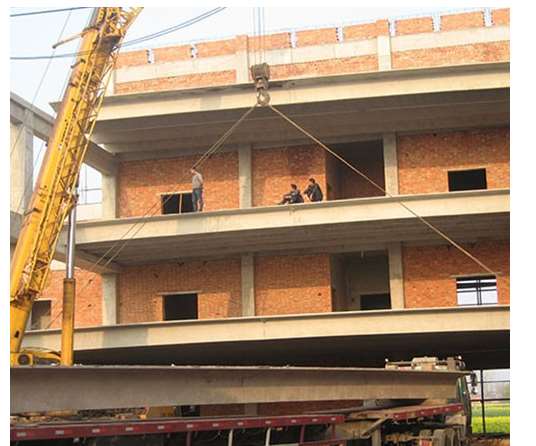

怎样安装好双T板

  板吊装就位后,板面(M-2)焊接,板间缝隙用1:2水泥砂浆填塞。当用作二层时,也可以在板间隙处设置升降模。接缝应与二层一起施工。肋下支座预埋件不小于200X200MM,钢板厚度6~8mm,钢筋直径12~14。

  当跨度大于或等于24米,风荷载较大,风荷载为8度时,也可采用屋面板装置结构图中的节点结构。此时,侧板支撑柱上的预埋件不应小于图纸平面尺寸,接头焊缝每侧焊缝长度≥100mm,焊缝厚度≥8mm。

  山墙不采用双T板作为侧支点,即对山墙的水平荷载或作用仅由山墙承受。此时,二次浇筑层的网片可埋入山墙圈梁中(≥150mm)。 当山墙采用双T板作为横向支点时,可在防风墙柱(壁柱)的相应位置设置钢筋带,并可同时浇筑两层,网片应嵌入墙内圈梁内(≥150mm)。
