折线形屋架施工的一些节点要求

2020-10-17 16:11:47 251

  在折线形屋架施工中,有一些节点是需要注意的,比如焊接十字板节点,是在普通钢网架的十字板节点基础上发展起来的,主要用于角钢组合网架结构。板肋底部预埋钢板应与十字节点板盖板焊接牢固,以传递内力。必要时,盖板可采用U形短钢筋焊接。

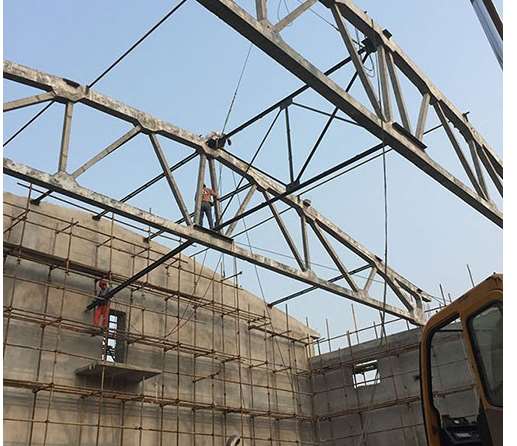

折线形屋架施工的一些节点要求

  预埋在灌浆缝内后浇细石混凝土中,接缝处应设通长钢筋。楼面采用组合网架结构时,宜采用钢筋混凝土面层。

  焊接球头由冲压球头与钢盖板焊接而成,球头一般采用小半球体。具有刚度高、加工制作简单、腹板杆连接方向性强等特点。预制钢筋混凝土上弦板可直接放置在球头支撑盖板上,预埋件与盖板焊接牢固。填充接缝后,上弦板四角顶部的埋件与盖板连接。

  在折线形屋架施工时候,有个 螺栓环节点。钢材采用45号钢,腹杆仍可采用高强螺栓与下弦螺栓球节点和上弦螺栓环节点连接。采用可靠的焊接工艺,将一块Q235钢的圆钢板预先焊接在螺栓环上,使卷绕预制板可以放置,预制板的Q235钢预埋钢板可现场焊接,并可调整圆周。钢板的尺寸减小了螺栓环的尺寸和用钢量,提高了螺栓环的刚度。
